研究背景 地球物理參數如土壤水分、地表溫度、雪水當量等是地球系統的重要參量，在天氣預報、氣候模擬及預測等研究中扮演著重要的角色。對于許多氣象研究而言，需要的是長時序、一致性的觀測數據。這往往是單個傳感器難以實現的，而多個傳感器的聯合可以實現此目標。多波段衛星/傳感器如SMMR，SSM/I，TMI，Windsat，AMSR-E，AMSR2等提供了多達幾十年的歷史數據集，我國自主研發的風云系列FY-3B/C/D衛星也能提供多波段的亮溫?cái)?shù)據，是多波段歷史數據的重要補充。相比其他多波段傳感器，以往針對風云的研究相對較少，但在近年來越來越受到關注。然而由于不同的輻射校正過程以及傳感器配置上的細微差異（如帶寬、入射角等），會導致同頻率的不同傳感器觀測到的亮溫之間存在偏差，因此在聯合這些傳感器之前需要對其進行交叉定標使得這些數據具有一致性。 傳感器之間的交叉定標通常有三種方法：SNO (simultaneous nadir overpass)、統計法和基于雙差模式的定標。其中，統計法最適用于同時觀測且具有相似配置的傳感器，例如FY-3D MWRI和AMSR2。雖然以往已有學者開展了風云系列衛星（如FY-3B）與AMSR-E或AMSR2之間的交叉定標工作，但仍存在以下不足： （1）以往的統計交叉定標多集中于局部地區的定標，這些地區地表覆蓋通常較為均勻，對于地表異質性較大的區域研究相對匱乏； （2）以往的統計交叉定標多采用全局線性回歸方法（即同一通道全球共用一個線性回歸方程），未考慮不同區域地表?xiàng)l件的差異性； （3）以往的研究通常只關注定標方法的有效性，未對定標精度的影響因素進行深入探討，而后者對于進一步改進定標方法從而改善不同傳感器之間的定標精度尤為重要； （4）不同的交叉定標方法之間未進行過評估，對于提供了目前FY系列最新的多波段亮溫?cái)?shù)據的FY-3D和AMSR2之間的最優交叉定標方式仍然未知。 基于以上研究動機，中國科學院空天信息創新研究院遙感科學國家重點實驗室副研究員曾江源（第八批會員）課題組比較了FY-3D MWRI與AMSR2亮溫之間的五種交叉定標方法，其中包括三種以往文獻中用到的方法（全局線性回歸定標法、逐格網線性回歸加全局線性回歸定標法、逐格網線性回歸加反距離插值定標法）和兩種新引入的定標方法（逐格網線性回歸加最鄰近插值定標法、全球逐格網線性回歸定標法），并分析了多種環境因子（數字高程、地表異質性、土壤質地、植被覆蓋度、地形復雜度、水體比例、地表類型、氣候類型）對交叉定標的影響，此外還探討了交叉定標的季節性變化以及定標系數的可靠性和適用性。 研究結果 1. 交叉定標結果 研究一共比較了兩大類共五種交叉定標方法（表1）。（1）全局定標：① 全局線性回歸定標；（2）逐格網定標：② 逐格網線性回歸加全局線性回歸定標法；③ 逐格網線性回歸加反距離插值定標法；④ 逐格網線性回歸加最鄰近插值定標法；⑤ 全球逐格網線性回歸定標法。其中逐格網定標方式的區別在于對FY-3D和AMSR2亮溫系數小于0.9的格網的處理。 表1.五種交叉定標方式比較

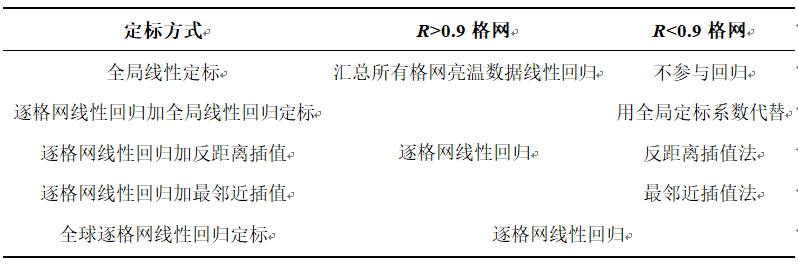

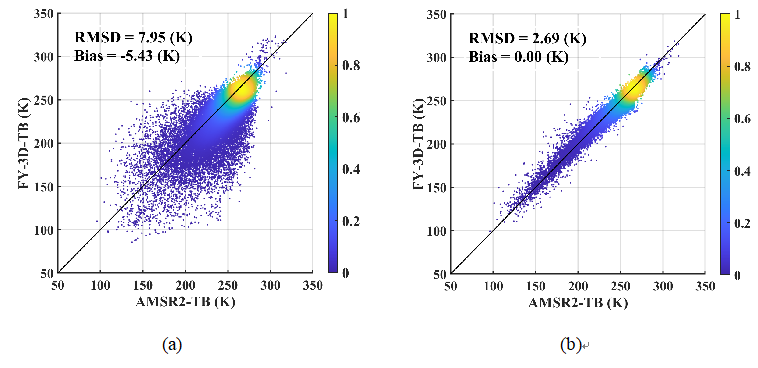

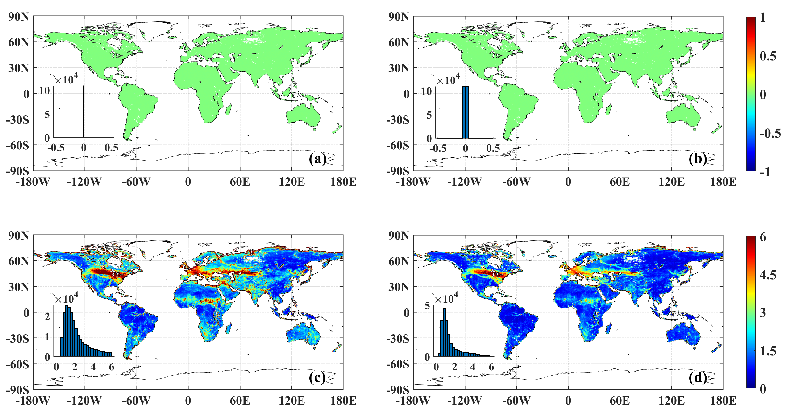

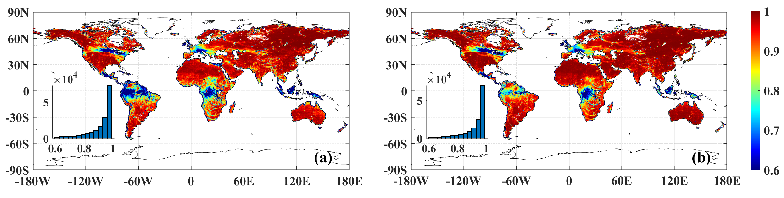

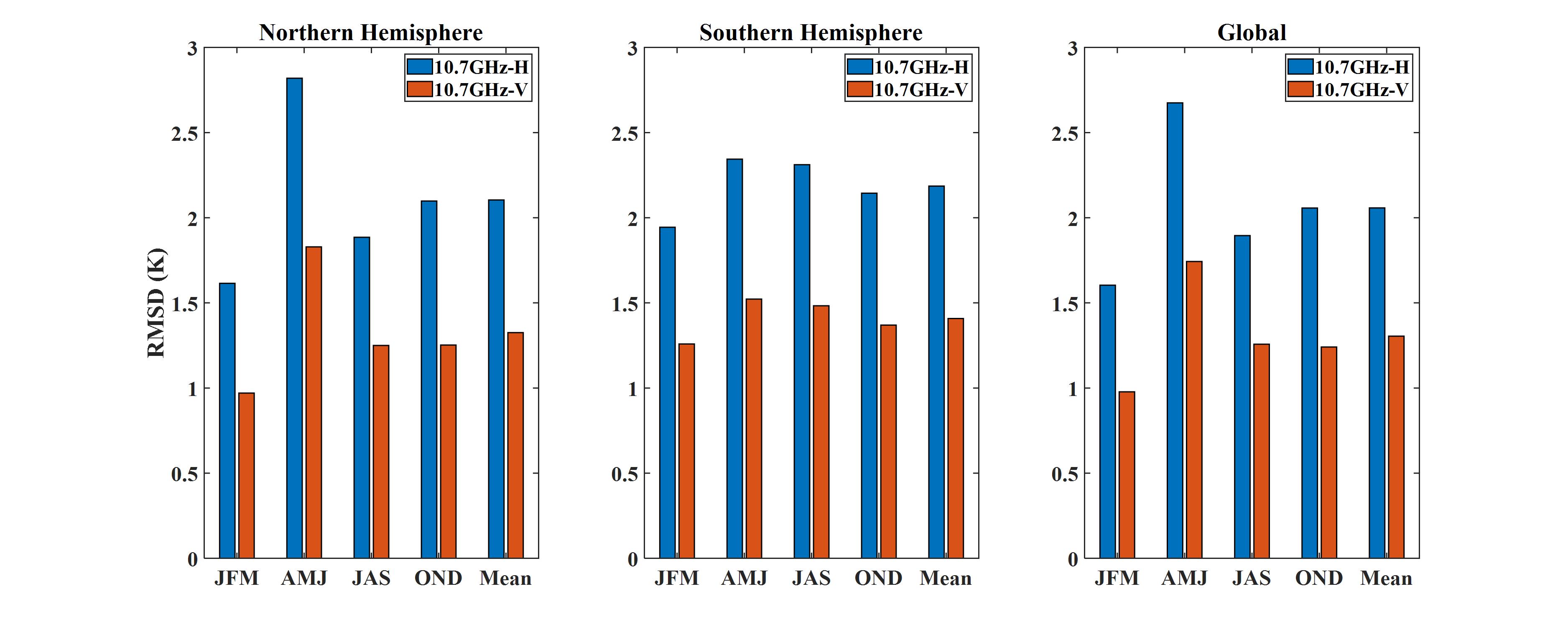

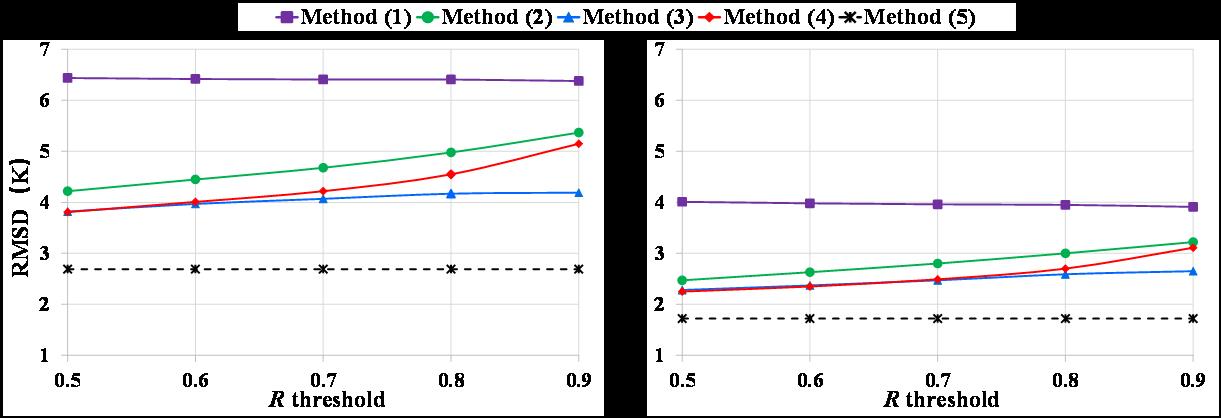

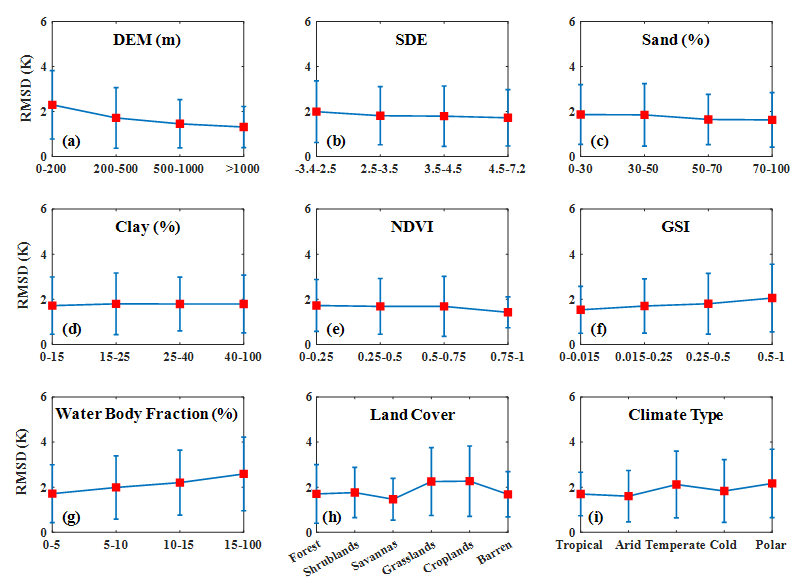

在交叉定標之前，對FY-3D和AMSR2亮溫?cái)?shù)據進行了相關性分析，計算了2019-2020年各通道H極化、V極化升降軌時兩者的相關系數R。圖1以10.7 GHz降軌數據為例，展示了AMSR2和FY-3D亮溫?cái)?shù)據的全球相關系數R。陸地上大部分區域相關系數均大于0.9，其中V極化亮溫之間的相關性整體要高于H極化。這可能是因?yàn)橄啾萔極化，H極化亮溫對地表參量（如土壤水分、植被、地表粗糙度）的變化更加敏感。相關系數較低的區域（R<0.9）大部分為植被茂密區域以及水陸交界區域，如亞馬遜熱帶雨林、剛果盆地、印度尼西亞群島、北美五大湖區域以及歐洲的阿爾卑斯山脈。  圖1. 2019-2020年FY-3D與AMSR2 降軌10.7 GHz亮溫?cái)?shù)據相關系數R：(a) H極化；(b) V極化。 研究采用RMSD和Bias評估了五種交叉定標方法，包括兩種手段：定標時間段的驗證（2019.01.01-2020.12.31）和非定標時間段的驗證（2021.01.01-2021.12.31）。結果均發現第五種方法即全球逐格網線性回歸定標法精度最高，且定標系數具有很好的魯棒性（定標時間段和非定標時間段驗證精度基本相當）。圖2展示的是以10.7 GHz為例第五種定標方式在定標時間段的定標精度指標Bias及RMSD的全球分布。可以看到，定標后的FY-3D與AMSR2亮溫?cái)?shù)據的偏差優化至約0K，大部分地區的RMSD均小于3K。  圖2.全球逐格網線性回歸定標法定標后精度指標Bias(單位K，(a)和分別為H極化和V極化)及RMSD(單位K，(c)和分別為H極化和V極化)全球分布(以FY-3D 10.7GHz降軌為例)。 為了更直觀的觀察交叉定標的效果，隨機選取了2020年8月1日的亮溫?cái)?shù)據，對比了定標前后的密度散點圖（圖3）。定標后的FY-3D亮溫?cái)?shù)據明顯更靠近AMSR2亮溫?cái)?shù)據基準值，消除了大部分FY-3D與AMSR2亮溫?cái)?shù)據之間的偏差，Bias優化至0K。圖中的黑線為1:1直線，可以看到定標后的亮溫更接近1:1直線。誤差指標RMSD也由定標前的7.95K顯著降低至2.69K。  圖3. 2020年8月1日定標前后的FY-3D和AMSR2 10.7 GHz H極化升軌亮溫?cái)?shù)據密度散點圖： (a) 定標前結果；(b) 全球逐格網線性回歸定標法定標后結果。 2. 環境因子對定標精度的影響 圖4展示了第五種定標方式（全球逐格網線性回歸定標法）的定標精度指標RMSD在不同環境因子條件下的變化。可以看到，土壤質地、地形復雜度以及NDVI對定標精度影響較��；氣候類型中熱帶、極地氣候誤差較其他氣候類型更大；草地、農田定標精度相對森林、灌木、草原以及裸地較差；DEM（數字高程）與誤差呈現負相關而地表異質性與誤差呈現正相關；水體比例對定標精度影響最大，當水體比例大于15%時，RMSD達到3K。  圖4. 環境因子對第五種定標方式精度指標RMSD (K)的影響(以FY-3D 10.7 GHz V極化降軌為例)：(a)高程(DEM); (b) 地形復雜度(SDE); (c) 砂土含量(Sand); (d) 黏土含量Clay; (e) 歸一化植被指數(NDVI); (f) 地表異質性指數(GSI); (g) 水體比例(Wetland Fraction); (h) 地表類型(Land cover); (i) 氣候類型(Climate Type)。 3. 定標精度的季節性特征 定標精度在南北半球的季節性變化不一致（圖5），在南半球更穩定（表現為RMSD在不同的季度差異不大），而在北半球變化更加劇烈。原因可能在于北半球的陸地占全球陸地比例更多，從而造成RMSD的季節波動性更大。研究發現當分季節進行定標時，定標精度低于不考慮季節性的定標結果，表明如果傳感器的重疊時期足夠長，那么分季節進行定標，精度將會進一步提高。  圖5. 不同季度下FY-3D的定標精度指標RMSD (K) (以10.7GHz 降軌為例)： (a)北半球；(b)南半球；(c)全球。 4. 不同R閾值下的RMSD 四種逐格網定標方式之間的區別在于對相關系數小于0.9的格網的處理，因此比較了不同的R閾值對于定標精度的影響（圖6）�？梢钥吹讲煌腞值對全局線性回歸定標方法（圖中方法1）的精度影響較小，但對除全球逐格網線性回歸定標方法（圖中方法5）外的其他三種逐格網回歸方法影響較大，其精度隨著R值的增加而降低。表明對FY-3D和AMSR2交叉定標時，無需根據FY-3D和AMSR2數據之間的相關性對格網進行閾值劃分，全球逐格網線性回歸定標方法是最優的定標方法。 計算效率上，全球逐格網線性回歸定標方法也與以往研究中最常用的全局線性回歸定標方法基本相當。因此全球逐格網線性回歸定標方法是一種高效且高精度的交叉定標方法，不僅可應用于多波段的傳感器（如FY-3D與AMSR2），也可以用于單波段的傳感器（如SMAP和SMOS），具有廣泛的應用價值。  (a) (b) 圖6. 不同定標方法在不同相關系數R閾值下的定標精度指標RMSD (K)：(a) H極化；(b) V極化。 研究成果近期發表于IEEE地球科學與遙感學會旗艦期刊IEEE Transactions on Geoscience and Remote Sensing。中國科學院空天信息創新研究院遙感科學國家重點實驗室在讀碩士生汪田田為第一作者，曾江源副研究員為通訊作者。研究得到可持續發展大數據國際研究中心主任青年基金(CBAS2022DF013)、國家自然科學基金(41971317, 41976171)、國家重點研發計劃(2018YFE0107000)和中科院青年創新促進會項目(2018082)的資助。
文章鏈接 https://ieeexplore.ieee.org/document/9779239
論文信息： T. T. Wang, J. Y. Zeng*, K. S. Chen, Z. Li, H. L. Ma, Q. Chen, H. Y. Bi., P. F. Shi, L. Zhu, & C. Y. Cui. (2022), Comparison of Different Intercalibration Methods of Brightness Temperature from FY-3D and AMSR2, IEEE Transactions on Geoscience and Remote Sensing, vol. 60, 5304217.
|
