近日，中國科學院深圳先進技術研究院集成所智能仿生中心團隊在微型機器人領域取得新進展。針對相同磁場下多個磁驅動軟體微型機器人接收相同磁場而難以獨立控制的問題，團隊提出了一種完全解耦的多磁驅動軟體微型機器人獨立控制策略，首次實現了4個磁性軟體微型機器人的獨立位置控制和3個磁性軟體微型機器人的獨立路徑跟隨控制。 研究成果以Independent Control Strategy of Multiple Magnetic Flexible Millirobots for Position Control and Path Following 為題，發表在機器人領域權威期刊IEEE Transactions on Robotics （JCR 一區，影響因子：5.567）。智能仿生中心徐天添研究員(第10批會員)為第一作者，吳新宇研究員(第2批會員)為通訊作者。其他作者中，博士生黃晨陽完成了算法實現及實驗驗證，碩士生賴證宇協助完成實驗。IEEE Transactions on Robotics 是IEEE旗下機器人與自動化協會的匯刊，是國際機器人領域頂級期刊之一，每年收錄論文僅一百余篇。 T. Xu, C. Huang, Z. Lai and X. Wu, "Independent Control Strategy of Multiple Magnetic Flexible Millirobots for Position Control and Path Following," in IEEE Transactions on Robotics, doi: 10.1109/TRO.2022.3157147. 原文鏈接：https://ieeexplore.ieee.org/document/9740251 多個微型機器人可以協同執行復雜的任務，從而增加系統的冗余度和擴展性，提高任務的執行效率。然而，獨立控制多個由外界磁場驅動的微型機器人是具有挑戰的，因?yàn)槿执艌?chǎng)中的多個微型機器人受到的磁場信號是相同的，難以實現選擇性地獨立驅動多個微型機器人中的某一個。因此，如何實現相同磁場下獨立解耦地控制多個微型機器人運動，使得每個機器人可以獨立地被選擇驅動，是非常具有挑戰的工作。

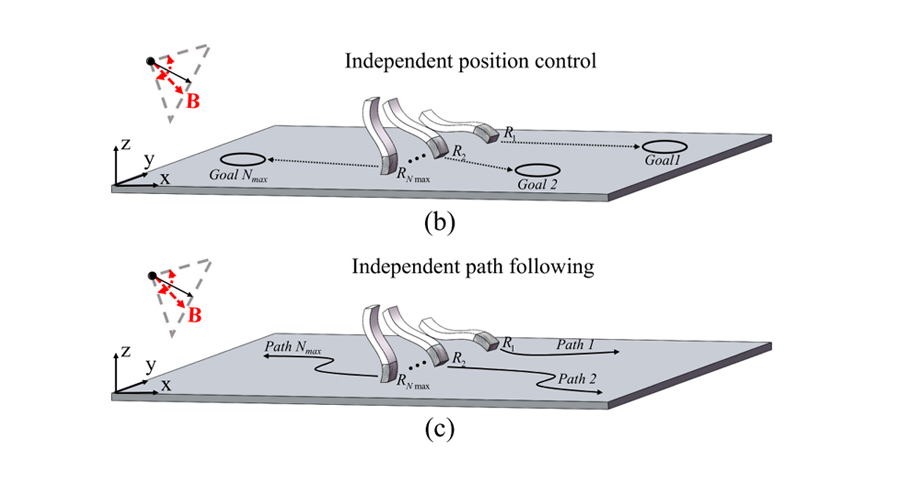

圖1:多個磁驅動軟體微型機器人獨立控制示意圖 研究團隊提出了一種新穎的多個磁驅動微型機器人完全解耦的獨立控制策略，可以實現獨立控制四個微型機器人分別去往不同目標位置，以及控制三個微型機器人分別跟蹤不同的參考路徑。首先，研究團隊設計了一種毫米級軟體微機器人，可以被外界振蕩磁場驅動，并在平面上進行爬行運動。其次，設計并制作了一系列具有相同幾何形狀但磁化方向不同的異構軟體微型機器人，這些不同磁化方向的軟體微型機器人對振蕩磁場的速度響應曲線相同，但相位不同。然后，基于異構機器人的速度響應模型，設計了最優獨立驅動控制算法，可以針對微機器人群期望的速度矩陣計算出相應的最優驅動磁場策略，實現如被選擇的一個機器人速度非零，其他的近似為零。
圖2: 多個磁矩異構的軟體微型機器人在相同振蕩磁場中具體不同的速度響應 (gif動圖)

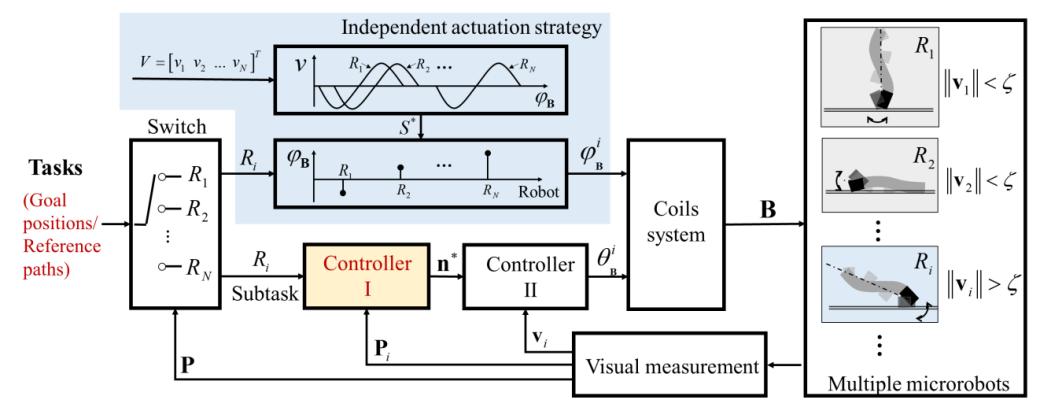

圖3:多個磁驅動軟體微型機器人完全解耦的獨立控制策略框圖 通過仿真及實驗驗證了多個磁驅動微型機器人完全解耦的獨立控制策略。實驗結果表明，2 ~ 4個異構軟體微型機器人的完全解耦獨立控制是可行的，且當機器人數量不斷增加時，可能存在步態不穩定、速度耦合的情況，但通過反饋控制得到優化。實驗中采用了基于視覺的伺服控制方法，實現了最多4個微型機器人的位置控制和3個毫微米機器人的路徑跟蹤控制，控制誤差小于身體長度的三分之一。論文中還討論了最多可被獨立控制的微型機器人數量，并探討了增加最大數量可能的方法。
圖4: 多個磁驅動軟體微型機器人被獨立控制前往不同目標位置 (gif動圖)
圖5: 多個磁驅動軟體微型機器人被獨立控制跟隨不同參考路徑 (gif動圖) 未來，通過本研究提出的獨立控制策略，多個微型機器人有望在生物醫學、微操作等領域協作完成復雜的任務。 該系列研究工作得到了國家重點研發計劃、國家自然基金、廣東省、中科院青促會、深圳市等科技項目資助。
|
