近日，中科院寧波材料所郭煒研究員（第十批會員）在氮化鎵（GaN）電子器件的隔離特性研究中取得進展。團隊充分利用纖鋅礦氮化物具有自發極化的特點，通過圖形化結晶層和二次外延的方式，得到了同時具有金屬極性和氮極性GaN的“雙極性結構”。研究人員將金屬極性作為有源區，氮極性作為隔離區，實現了高電子遷移率晶體管（HEMT）器件之間的“自隔離”，有效避免了傳統隔離方法帶來的損傷，極大的降低了器件的隔離漏電流，為開發低功耗、高耐壓的GaN電子器件提供了新思路。 近年來，郭煒、葉繼春研究員團隊利用極化工程對GaN、AlGaN的外延生長進行了調控，并將雙極性結構成功應用至新型高效紫外LED、紫外探測器的設計中(Adv. Funct. Mater., 28, 1802395 (2018), Opt. Lett., 46, 3203 (2021))。然而，領域內尚無基于極性調控實現HEMT器件自隔離的相關報道。傳統的GaN HEMT器件隔離技術主要有臺面刻蝕以及離子注入。臺面刻蝕是利用等離子體刻蝕技術形成臺面結構來達到器件隔離的效果，然而等離子體刻蝕會引入高損傷的表面態，造成表面漏電；其次柵極金屬與臺面?zhèn)缺谥苯酉噙B，會產生額外的柵漏通道。離子注入隔離被工業界所廣泛使用，雖然可以保持器件的平面結構，但依然會造成閾值電壓漂移的問題并引入深能級缺陷。因此，開發一種低成本、低損傷、高可靠性的隔離技術對于發展低功耗高耐壓電子器件具有十分重大的意義。 針對以上問題，郭煒研究員團隊提出了一種新型HEMT器件的隔離方法：金屬極性AlGaN/GaN異質結可以誘導產生高濃度的二維電子氣(2DEG)，而氮極性區由于極化方向相反，異質結溝道處的能帶會被有效的抬高，對2DEG產生耗盡效果并形成與buffer層材料禁帶寬度相匹配的勢壘，阻擋2DEG的橫向傳輸從而達到器件隔離效果。研究中發現，在隔離尺寸為3 μm條件下，兩端隔離漏電流低至3×10-14 A，該數值低于領域內報道的臺面隔離及離子注入隔離水平1個數量級以上。兩端擊穿電壓為2628 V，與相同隔離區尺寸的臺面刻蝕相比高出1000V。由于采用了AlN buffer層，單個HEMT器件表現出優秀的輸出和轉移特性，關態漏電流為2×10-11 A/mm，開關比>109，亞閾值斜率為61 mV/dec，接近GaN HEMT理論極限值60 mV/dec，成功證明了基于極性調控實現HEMT自隔離的優越性以及應用至高密度單片集成電路的廣闊前景。 相關研究成果以“Polarization modulation of 2DEG toward plasma-damage-free GaN HEMT isolation” 為題，發表在應用物理權威期刊Applied physics letters中。寧波材料所博士研究生戴貽鈞為第一作者，郭煒研究員、葉繼春研究員為共同通訊作者。上述工作得到中國科學院青年創新促進會、國家自然科學基金、浙江省杰青等項目的資助。

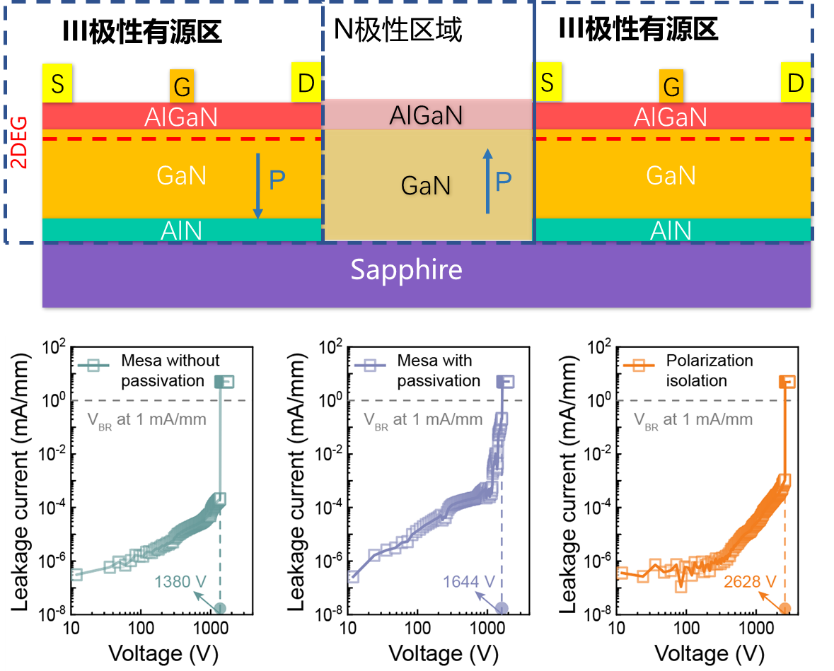

圖1，基于極性調控的HEMT器件隔離機制及兩端擊穿特性曲線

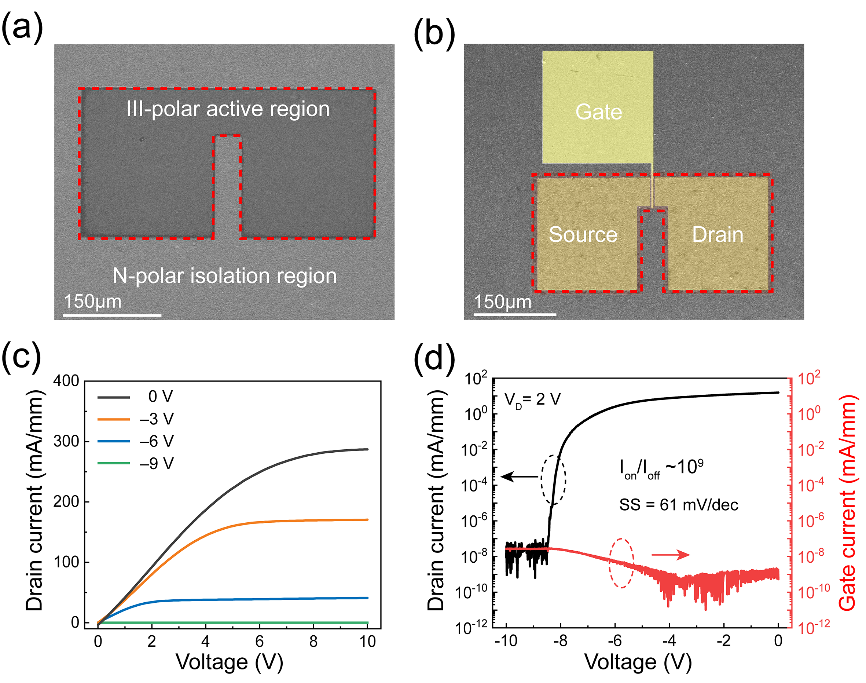

圖2，自隔離HEMT器件表面layout圖(a,b)、輸出特性曲線、轉移特性及柵極漏電流曲線
